Teknisk informasjon basert på data oppgitt av produsenten.
System: monolittisk glassvegg M1-M2-M3, romhøye innervegger, med glass eller delvis lukkede
Produsent: Quadrifoglio Group (Mansuè, Treviso, Italia)
Design: Quadrifoglio Group

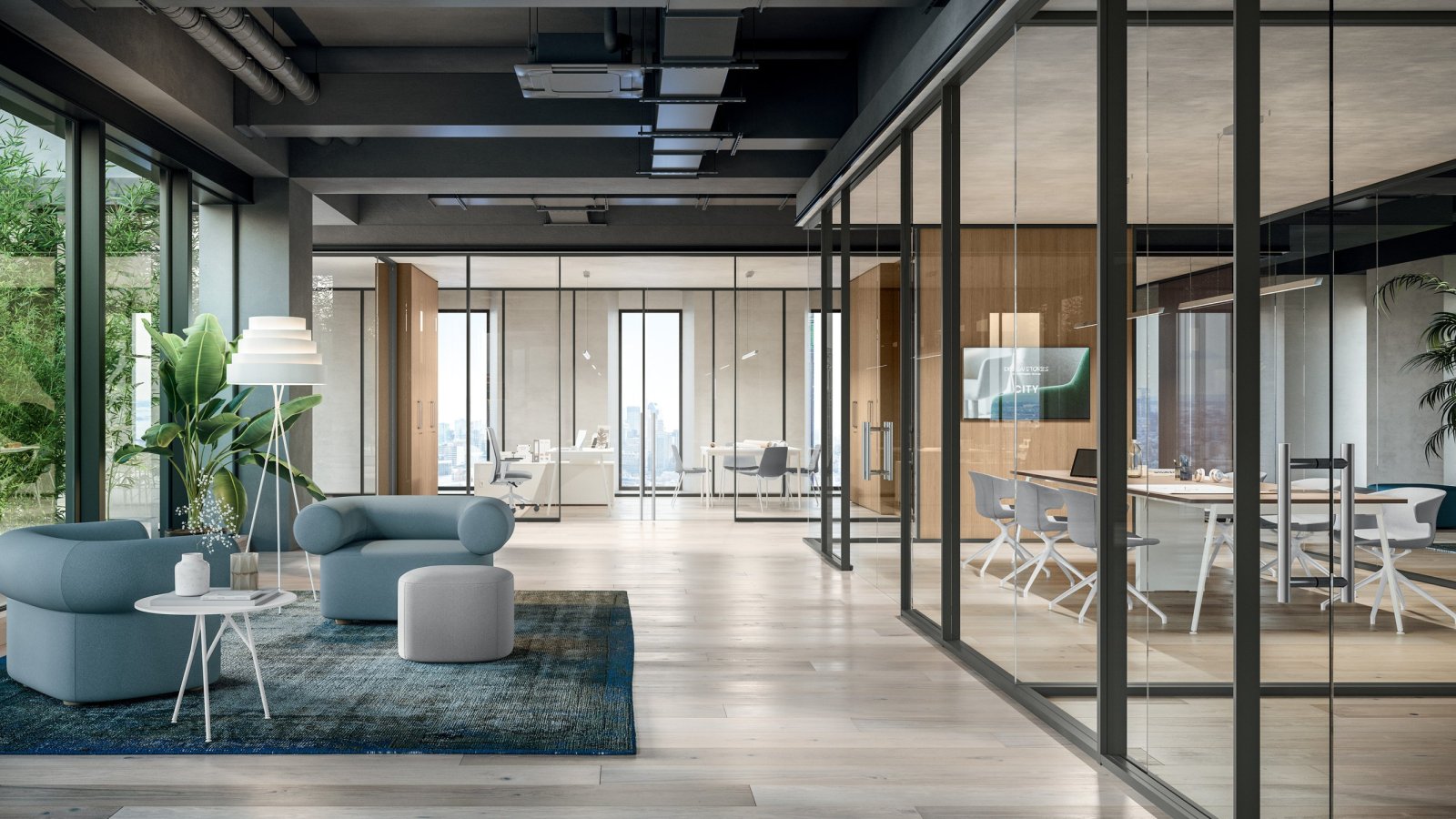

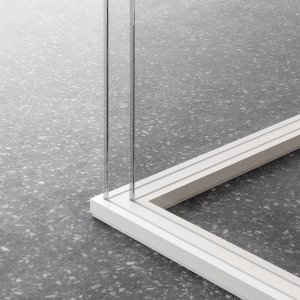

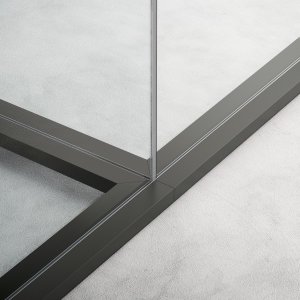

Tre familier etter profilsnitt: M1 profil 100 × 40 mm ett glass · M2 profil 100 × 40 mm to glass · M3 profil 55 × 40 mm ett glass
Høyder: fra 2100 til 3340 mm

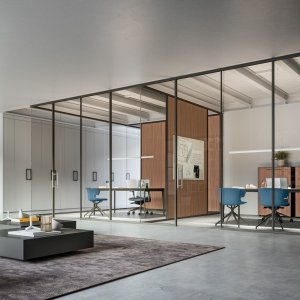

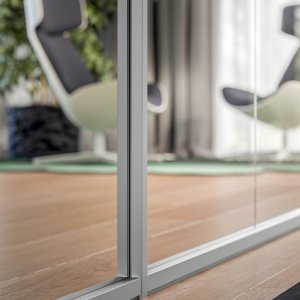

Profiler: ekstrudert aluminium på 1,5 mm, anodisert, lakkert på forespørsel; tette pakninger mot støvoppsamling; nederst en innretning som justerer glasshøyden inntil ±15 mm; glasslister på de vannrette profilene mot utilsiktet fall

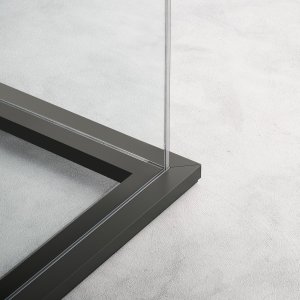

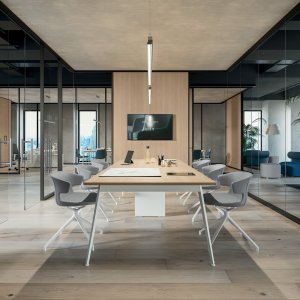

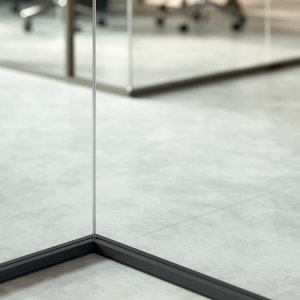

Moduler: start og avslutning i glass eller panel, mellommoduler, fast 90°-hjørne, knutepunkter i to, tre og fire retninger (fireveis med rundprofil), overgangsmodul tre/glass, teknisk modul med stikkontakter
Maksimal vekt per løpemeter (H 3340 mm, glass 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

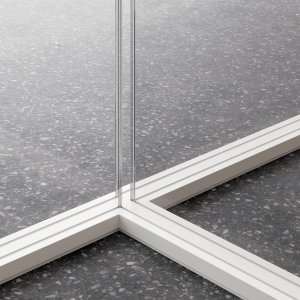

Glass: herdet 10 og 12 mm klart eller satinert; laminert 10,38 og 12,38 mm (PVB 0,38); lydlaminert 10,76 og 12,76 mm (PVB 0,76), også satinert; transparente pakninger som samler rutene i sammenheng

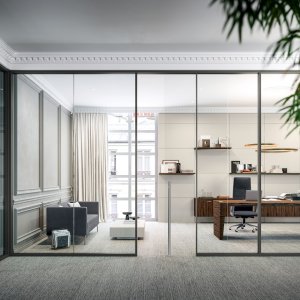

Lukkede paneler: melamin som standard, lakkerte eller finerte. På M1 og M2 kan de to sidene av samme modul ha ulike finisher; på M3 er finishen lik på begge sider

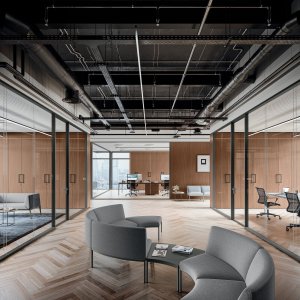

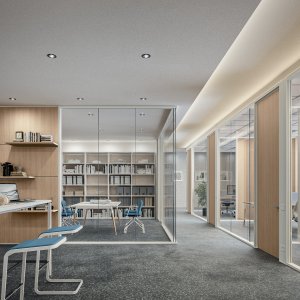

Dører: lukkede slagdører på 40 mm med 2 mm slagfast kant; slagdører i herdet glass 10 mm; innrammede glassdører (6 mm rute i ramme 40 × 15 mm); skyvedører i herdet glass 10 mm, enkle 100-200 cm eller doble 200-400 cm med dempet brems ved både åpning og lukking (bremsen kan ikke kombineres med profil M3). Tre pivothengsler per fløy, åpning inntil 180°
Oppgitt tilgjengelighet: fri passasje 875 mm ved slagdør åpnet 90° og 837 mm ved enkle skyvedører; håndtak i ca. 900 mm høyde over gulv (±50)
Tilbehør: automatisk fallterskel for bedre lyd- og støvtetting (ikke på glassdører med polert kant og ikke på teppe), ventilasjonsrist på lukkede dører, elektrisk sluttstykke 10-24 V med fast knott og fritt håndtak for nødutgang

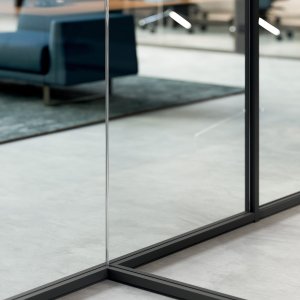

Selvbærende vegg: mulig med overramme 100 × 30 mm, uavhengig av taket; hjørner og knutepunkter må være strukturelle aluminiumsprofiler; prosjektet gjennomgås av teknisk avdeling før bestilling

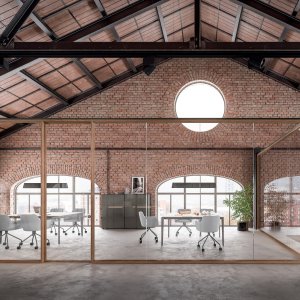

Finisher: anodisert aluminium matt satinert, RAL etter valg, Gull, Bronse, Corten, Skyggegrå; profiler kan også kles med 0,6 mm forbundet materiale med polyuretanlim, slipes og lakkeres med vannbasert akryl; treslagene grå alm og amerikansk valnøtt
Oppgitte prøvinger: mykt støt med 50, 3, 1 og 0,5 kg (UNI 10880:2000 pkt. 5.1-5.4); luftlydisolasjon etter UNI EN ISO 10140-2:2010 og UNI EN ISO 717-1:2013 — M1 Rw 33 til 38 dB, M2 36 til 42 dB, M3 33 til 38 dB; paneler med bærelag i Euroklasse B-s1,d0 (EN 13501-1) på forespørsel
Bærekraft og styringssystemer: paneler av 100% resirkulert tre, CATAS Quality Award CARB, harpikser uten SVHC-stoffer; UNI EN ISO 9001:2015, 14001:2015 og 45001:2018; FSC og Pannello Ecologico
