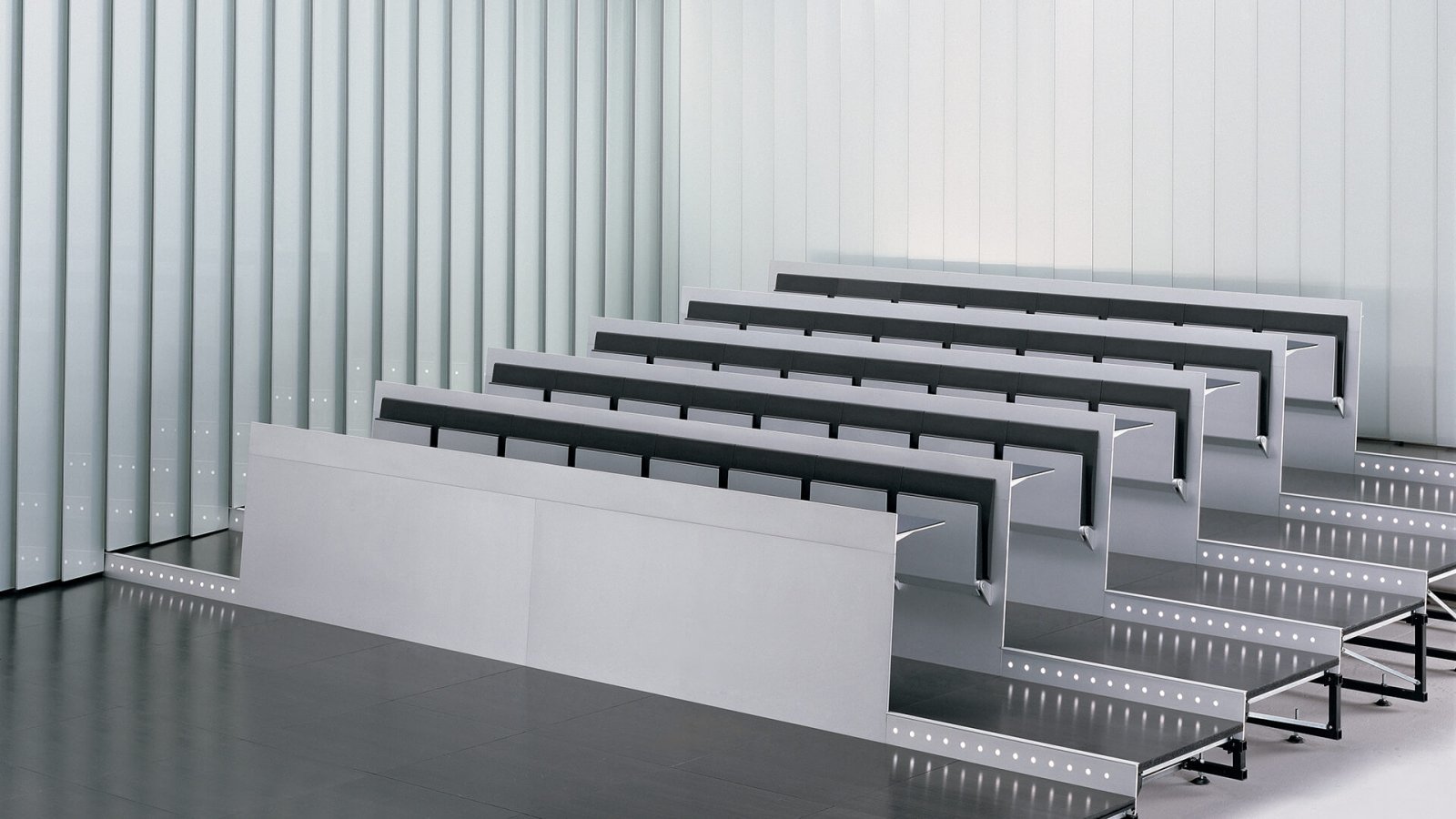

Blade System fra Lamm i en sal med flere trinn

Opptrinnet i Blade System kan bære lyset selv

Lamm

Dante Bonuccelli

Blade System
Blade System En ikon innen italiensk design
Fra 3 200 kr

Fortell oss om prosjektet ditt

Prosjektvilkår for bedrifter, fagkunder og arkitektkontorer

En sal med trinn er mørk akkurat der den må være tydelig: ved foten av universitetsmøblene, i overgangen mellom to nivåer. Den vanlige løsningen er en armatur festet i etterkant, med sin egen kabel og sitt eget vedlikehold. Blade System legger lyset inn i selve trinnet. Gjennomgangsopptrinnene — i siden eller midt i anlegget — er laget av et ekstrudert aluminiumsprofil med sklisikker overflate, og det samme profilet kan forberedes for trinnmarkerende belysning.

Produsenten nevner to muligheter for den samme sonen: lys, eller ventilasjon. Opptrinnene kan leveres med åpninger for servicelys og for klimaanlegg i gjennomgangsområdet. Begge deler ender i bærelaget under gulvet, der gitterdragerne i stålrør og det inspiserbare dekket allerede utgjør et teknisk rom.

Resten av trinnanlegget følger prosjektet: høyde og dybde er variable, slik at trappen tegnes etter salen i stedet for omvendt. Rekkedybden på trinnet er 90 cm, og den er den størrelsen man prosjekterer inngrepet etter.

Universitetssaler står sammen med konferansesaler og auditorier på produsentens liste. Studiebordet kan også leveres alene, på plant gulv eller på et trinn som allerede finnes, og kateteret tegnes etter mål.

Teknisk informasjon basert på data oppgitt av produsenten.

Kolleksjon: Blade System
Produsent: Lamm — Lamm S.p.A., Italia
Design: Dante Bonuccelli
Hva det er: studiebordsystem for universitetssaler, konferansesaler og auditorier, med full integrasjon av bord, struktur, podium og trinnanlegg; hvert prosjekt utvikles etter bestilling
Deler: studiebord · kateter etter prosjekt · podium · modulært trinnanlegg · gjennomgangsopptrinn i siden eller midt i
Trinn: variabel høyde og dybde; gjennomgangsopptrinn i ekstrudert aluminiumsprofil med sklisikker vannrett overflate, kan forberedes for trinnmarkerende belysning eller ventilasjon, med åpninger for servicelys og klimaanlegg i gjennomgangsområdet
Levering: studiebordet kan også leveres enkeltvis, for montering på plant gulv eller på trinn
Bordstruktur: ekstruderte aluminiumsplater på 10 mm, satt sammen ved innfesting og festet til bærestolpene, som er forankret i podiets metallstruktur
Skriveplate: ekstrudert aluminium belagt med 4 mm ripefast HPL-laminat — sølv, antrasitt, svart
Sete: bærer i ekstrudert konstruksjonsaluminium med klappmekanisme med innvendig fjær og automatisk retur
Polstring: integralpolyuretan Klasse 1, CertiPUR®-sertifisert, gjennomfarget i massen — sølv, antrasitt, svart
Strøm og data: forberedt for kabelføring fra podiet opp til skriveplaten; stikkontakter under platen, nås gjennom klaffelokk i anodisert aluminium; stikkontakt på forespørsel
Podium: gitterdragere i stålrør montert på stedet, lett og fullt demonterbar struktur, spesielle koblinger for bærestolpene; justerbare metallføtter med gummiunderlag for planhet
Gulv: avtakbare plater i brannhemmende sponplate med overflatelag i naturtre, laminat, teppe eller andre materialer på forespørsel; inspiserbart dekke
Kateter: ekstruderte aluminiumsplater og skriveplate i 10 mm ripefast HPL-laminat; mål etter kundens ønske
Overflate på aluminium: våtlakk i svart, sølv eller antrasitt
Tilbehør: forberedelse for elektrifisering og datakabling (stikkontakt på forespørsel); føtter for direkte gulvfeste
Samlet høyde: 82 cm
Skriveplate: 74 cm
Sete: 46 cm
Borddybde: 35 cm med lukket sete, 42 cm med åpent sete
Senteravstand: min. 51 cm, kan reduseres med inntil 6 cm, kompakt 45 cm
Sidevange: 8 cm
Rekkedybde på trinnet: 90 cm
Prøving: prøvd etter de europeiske normene; databladet oppgir ingen normnumre
Utmerkelser: Grand Design 2005, International Award, Milano · Work & Emotion 2004, kategorien Intelligent Space, Eimu, Milano

La Mercanti Srl — din partner for design- og contractprosjekter siden 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Leveranser, tilbud, spesifikasjoner og prosjektstøtte i Norge, Skandinavia og resten av verden.

Når det er det riktige valget

  • Sal der overgangen mellom nivåene skal være synlig også når lyset er dempet.
  • Gjennomgangssone som skal ta imot servicelys eller klimaanlegg i samme profil.
  • Trapp som skal tegnes etter salen, med variabel høyde og dybde.

Når en annen løsning passer bedre

  • Sal som må kunne ryddes og møbleres om: Blade forankres alltid. E5000 fra Lamm har en stang mellom radene.

Angi hvilke overflatebehandlinger du ønsker å vurdere

2 200 kr

Beløpet trekkes fra din første bestilling

Vanlige Spørsmål

Kan lyset legges inn i selve trinnet?

Ja. Gjennomgangsopptrinnene er i ekstrudert aluminiumsprofil, og produsenten oppgir at anlegget kan forberedes for trinnmarkerende belysning. Alternativt kan de samme opptrinnene leveres med åpninger for servicelys og for klimaanlegg i gjennomgangsområdet. Hvilket av de to som velges, bestemmes i prosjektet.

Hva gjør setet når noen reiser seg?

Det går opp av seg selv. Setet har en klappmekanisme med innvendig fjær og automatisk retur, og bordet går dermed fra 42 til 35 cm i dybden så snart plassen forlates. Raden gjenvinner bredden i midtgangen uten at noen rydder etter publikum.

Hva er skriveplaten laget av?

Ekstrudert aluminium belagt med ripefast HPL-laminat i 4 mm, i sølv, antrasitt eller svart. Kateteret har samme laminat i 10 mm. Tykkelsene er oppgitt i databladet og er ulike for de to bordene.

Hvor kommer kablene fram?

Under skriveplaten. Systemet er forberedt for føring av strøm- og datakabler fra podiet opp til platen, med stikkontakter plassert under den og tilgang gjennom klaffelokk i anodisert aluminium. Forberedelsen er standard; selve stikkontakten leveres på forespørsel.

Hvordan er bordet festet til underlaget?

Bærestolpene forankres i podiets metallstruktur, som har egne koblinger for formålet. Står bordet derimot alene på et eksisterende gulv, festes det med stålføtter med aluminiumsdeksel direkte i gulvet.

Lese en Blade System rad i planen

Før et antall avtales, måles raden på tegningen. Fem skritt med produsentens egne mål.

Måle fri bredde

Den brukbare bredden på trinnet eller gulvstripen tas fra vegg til vegg eller mellom gangene, målt på ferdig overflate.

Trekke fra vangene

Hver rad avsluttes med en sidevange på 8 cm i hver ende. Til sammen 16 cm trekkes fra før plassene telles.

Dele på senteravstanden

Senteravstanden starter på 51 cm og kan komprimeres til 45 cm. Resten av lengden delt på valgt verdi gir antall plasser, rundet ned.

Kontrollere dybden

En rad krever 90 cm på trinnet. Differansen mot eksisterende dybde er ferdselsarealet som blir igjen bak raden.

Avstemme tegningen

Til slutt avstemmes planen med Lamm: hvert prosjekt utvikles etter bestilling, og det er denne tilbakemeldingen som gjør tegningen til et antall.
